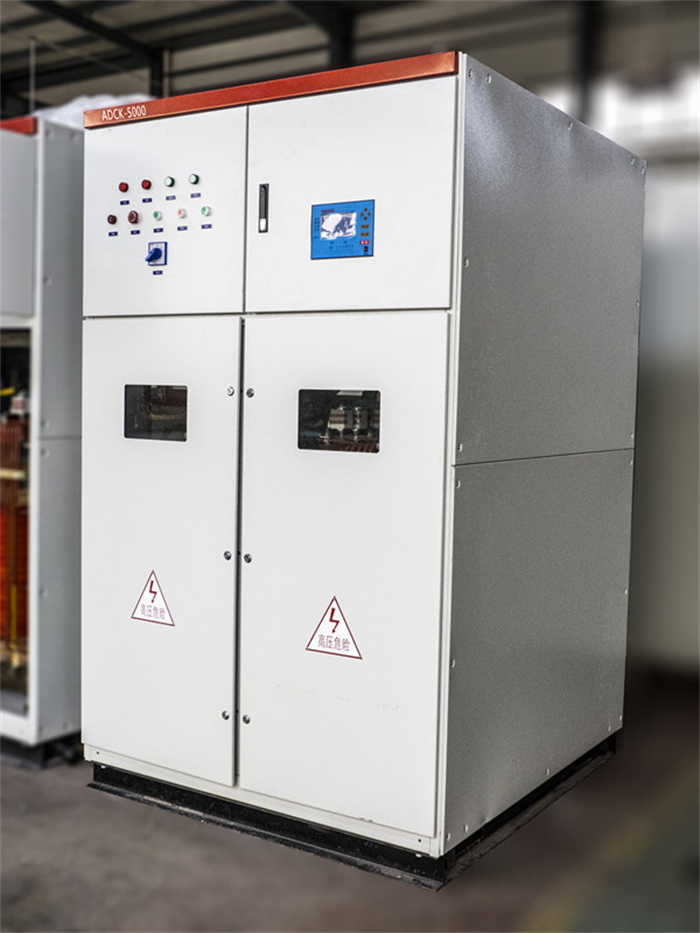

高压软启动柜

ADCK系列高压智能磁控软起动柜工作原理：ADCK系列高压智能磁控软起动柜是在电动机的定子回路串入磁饱和电抗器，通过闭环控制调节电抗器控制绕组中直流电流的大小，改变电抗器铁芯的磁导率，从而改变初级绕组的阻抗，使电抗器阻抗在预定的时间内由大到小自动无极减小，电动机端电压逐渐上升至全压，实现电动机软起动。此系统具有：运行可靠、技术先进、结构简单、价格低廉、功能齐全、性能稳定、调试方便、维护简单等优点。

适用范围

ADCK系列高压智能磁控软起动柜广泛适用于电压等级为380V、6KV、10KV，功率等级为100KW～20000KW的大中功率交流电动机，适用于冶金、建材、石化、化工、矿山、制糖、供水、给排水等行业的轧机、磨机、破碎机、 风机、压缩机、泵类、皮带机等设备的大中型异步电动机或同步电动机的软起动。

性能特点

1、本装置通过对电机的控制，实现恒流起动，减小电动机起动对电网的影响；

2、对电动机和起动器的热过载保护，对传动机械的机械保护，消除转矩浪涌并降低冲击电流；

3、电动机起动倍数连续可调，只要根据需要改变参数设定值即可，可以通过调整设定参数优化起动曲线；

4、本装置采用西门子公司PLC和先进的多功能传感器模块，使结构简单、性能可靠、设定灵活，具有全数字化的特点；

5、采用标准人机接口，具有2行显示运行状态和数据，通过8个功能按键和5个设置按键实现参数设定、 显示、系统控制及中文在线提示等功能；

6、具有自检功能，可智能检测器件的故障，如电源电压、缺相、相序等故障，并自动闭锁。

选型表：

高压智能磁控软起动柜一次原理图：

高压磁控软启动柜接线图：
