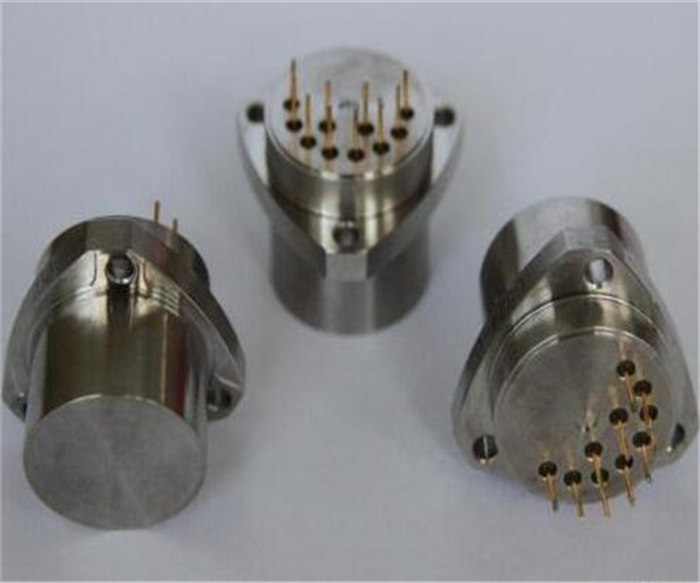

NSJ-1石英挠性加速度计是一款耐高温抗震型加速度计 产品具有优良的重复性、启动性能、耐高温抗震性能及高可靠性等特点,既可用于静态测试也可以用于动态测试，也是一款标准的振动传感器。
产品采用独特的耐高温抗震设计、封装工艺及专用电路，产品输出电流与被测加速度成正比，提供静态和动态加速度的测量，用户可以通过计算选取合适的采样电阻，达到高精度的输出，并可根据用户需求内置温度传感器，用于对偏值和标度因数的补偿，减少环境温度的影响。
应用领域：桥梁、堤坝、油井、煤矿等的倾角测试，高速铁路控制，轮船等的稳定性控制。
|
序号 |
参数 |
NSJ-1-200 |
NSJ-1-180 |
NSJ-3 |
|
1 |
输出范围 |
±30g |
±30g |
±30g |
|
2 |
偏值K0/K1 |
＜40mg |
＜40mg |
＜40mg |
|
3 |
偏值月综合重复性σk0 (1σ，1月) |
＜250μg |
＜250μg |
＜250μg |
|
4 |
偏值温度系数 |
＜150μg/℃ |
＜150μg/℃ |
＜150μg/℃ |
|
5 |
标度因数K1 |
1.1～1.4 mA/g |
1.1～1.4 mA/g |
1.1～1.4 mA/g |
|
6 |
标度因数月综合重复性σk1 （1σ，1月) |
＜250 ppm |
＜250 ppm |
＜250 ppm |
|
7 |
标度因数温度系数（全温均值） |
＜200ppm/℃ |
＜200ppm/℃ |
＜200ppm/℃ |
|
8 |
安装误差 |
＜1500μrad |
＜1500μrad |
＜1500μrad |
|
9 |
振动 |
＜100μg/g 2rms (50-500Hz) |
＜100μg/g 2rms (50-500Hz) |
＜100μg/g 2rms (50-500Hz) |
|
10 |
噪声 |
＜3000μg-rms (0-10000Hz) |
＜3000μg-rms (0-10000Hz) |
＜3000μg-rms (0-10000Hz) |
|
11 |
工作温度范围 |
-55～200℃ |
-55～180℃ |
-55～125℃ |
|
12 |
冲击 |
1000 g 0.5ms |
1000 g 0.5ms |
1000 g 0.5ms |
|
13 |
正弦振动 |
25 g @30-500Hz |
25 g @30-500Hz |
25 g @30-500Hz |
|
14 |
分辨率 |
＜10μg |
＜10μg |
＜10μg |
|
15 |
带宽 |
＞300 Hz |
＞300 Hz |
＞300 Hz |
|
16 |
消耗电流 |
＜20 mA |
＜20 mA |
＜20 mA |
|
18 |
功耗 @ ±15VDC |
＜480 mW |
＜480 mW |
＜480 mW |
|
19 |
输入电压 |
±13 to ±18V |
±13 to ±18V |
±13 to ±18V |
|
20 |
重量 |
＜65克 |
＜65克 |
＜65克 |
|
21 |
安装直径 |
Ф25mm |
Ф25mm |
Ф25mm |
|
22 |
高度 |
＜21.5mm |
＜21.5mm |
＜21.5mm |
|
23 |
壳体材料 |
300系列不锈钢 |
300系列不锈钢 |
300系列不锈钢 |
