1.1产品特点

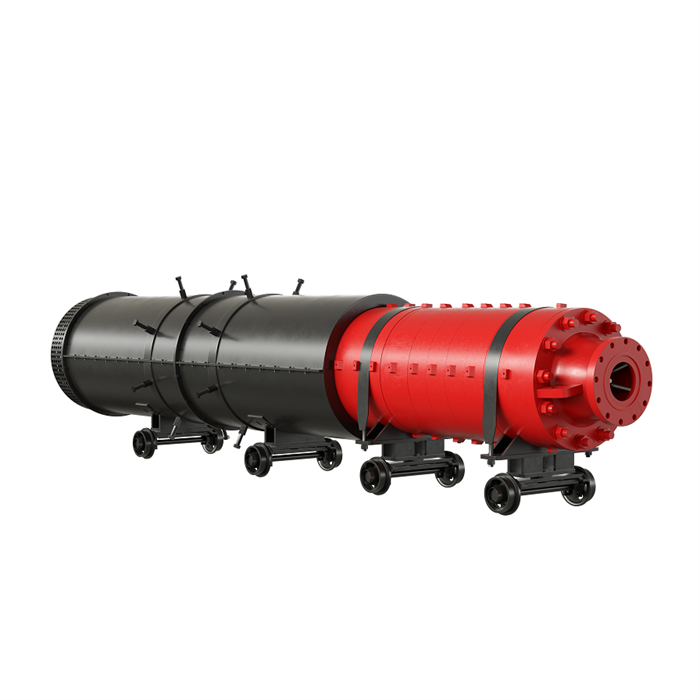

BQ矿用隔爆型潜水电泵（以下简称电泵）是我公司集多年生产经验研制的机电一体化的新型排水设备。该产品是由双吸或单吸多级导叶式离心泵（以下简称泵）和充水式高压隔爆型潜水三相异步电动机（以下简称电动机）组成一个整体，潜入水中运行。具有结构紧凑、体积小、重量轻、效率高、温升低、噪声小、运行性能稳定、安全可靠、可实施自动控制、安装使用维护方便、节省费用等特点。
1.2适用范围
本产品适用于规定流量为100m3-1500m3/h，扬程为85m～1445m。配用电动机额定输出功率为355kW～3150kW和含有甲烷或煤尘等爆炸性气体环境的大水矿井的日常排水和透水矿井的抢险救灾、排水复矿的需要。
1.3型号的组成及其代表意义
型号用大写汉语拼音字母代表型式及其特征，阿拉伯数字表示参数：
a) 电泵的型号
|
|
b)电动机型号
1.4工作条件
1.4.1电动机的额定电压为6/10kV，额定频率为50Hz。
1.4.2电泵运行时，电动机内充满软水或按制造厂规定配置的水溶液。
1.4.3 电泵在立式安装运行时，其适用的最小井径应与泵机组外径相匹配。卧(斜)式安装的电泵按协议。
1.4.4电泵应带吸水罩。
1.5使用环境条件
a) 电泵完全浸入水中，其潜入深度不超过70m；
b) 电泵使用的环境温度和输送介质温度均不超过40℃ ；
c) 水中固体物质体积比不超过1％；
d) 水的pH值（酸碱度）应在6～8范围内；
e) 水中固体颗粒最大粒径不超过12mm；
f) 电泵应完全浸入水中运行，动水位最低淹没水位对于单吸泵不低于吸入室吸水口上端面5米，对于双吸泵不低于上吸入室吸水口上端面5米；
1.6安全
a) 电泵应在取得国家煤矿安全标志和防爆合格证后方可安装使用。
b)安装、使用电泵前要认真阅读使用说明书。
c)安装检修电泵前必须切断电源。
d)禁止湿手湿脚推拉电闸，按电钮。
e)电动机必须可靠接地。
f)电动机内腔必须注满洁净的软水。
g)要定期用兆欧表检查电动机的绕组绝缘。
h）电动机必须设置过载保护装置，以防短路、触电、火灾。
i）电动机机壳上设置“断电源后开盖”的警示牌。
J）电动机使用场所要设置“防止触电”的明显标牌。
2结构特征与工作原理
2.1电泵结构及工作原理
2.1.1电泵整个机组包括三大部分：
a)主机：泵、电动机、泵机联接体、泵机联轴套及其紧固件；
b) 安装系统：吸罩、联接法兰、逆止阀、扬水管、闸阀等；
c）控制系统：电缆、电气控制柜等；
2.1.2泵和电动机由泵机联接体对其进行固定连接，由键、泵机联轴套和定位销等对其进行传动连接，使泵和电动机构成一个整体，电动机安装在泵的下部（卧式泵为前部）。被输送液体由吸罩经过电动机表面进入泵吸水口，通过多级叶轮传送，经出水口、逆止阀和扬水管排出。电泵由电缆连接地面控制柜实现控制。
3.1电泵的主要技术参数
表4
|
型号规格 |
流量 m3/h |
扬程 m |
叶轮 级数 |
电泵 效率 % |
同步 转速 r/min |
额定输 出功率 kW |
额定 电压KV |
出水 口径 mm |
|
BQ100-595/6-355/W-S |
100 |
595 |
6 |
47.9 |
1500 |
355 |
6/10 |
100 |
|
BQ100-600/7-400/W-S |
600 |
7 |
400 |
|||||
|
BQ100-680/8-400/W-S |
680 |
8 |
400 |
|||||
|
BQ100-765/9-450/W-S |
765 |
9 |
450 |
|||||
|
BQ100-850/10-500/W-S |
850 |
10 |
48.4 |
500 |
||||
|
BQ100-935/11-560/W-S |
935 |
11 |
560 |
|||||
|
BQ100-1020/12-630/W-S |
1020 |
12 |
630 |
|||||
|
BQ100-1110/13-710/W-S |
1110 |
13 |
710 |
|||||
|
BQ150-450/5-400/W-S |
150 |
450 |
5 |
52.2 |
1500 |
400 |
6/10 |
150 |
|
BQ150-510/6-400/W-S |
510 |
6 |
400 |
|||||
|
BQ150-600/7-500/W-S |
600 |
7 |
52.8 |
500 |
||||
|
BQ150-680/8-560/W-S |
680 |
8 |
560 |
|||||
|
BQ150-765/9-630/W-S |
765 |
9 |
630 |
|||||
|
BQ150-850/10-710/W-S |
850 |
10 |
710 |
|||||
|
BQ150-935/11-800/W-S |
935 |
11 |
53.4 |
800 |
||||
|
BQ150-1020/12-900/W-S |
1020 |
12 |
900 |
|||||
|
BQ200-350/4-400/ W-S |
200 |
350 |
4 |
56.6 |
1500 |
400 |
6/10 |
200 |
|
BQ200-425/5-450/ W-S |
425 |
5 |
450 |
|||||
|
BQ200-510/6-500/W-S |
510 |
6 |
57.2 |
500 |
||||
|
BQ200-600/7-630/W-S |
600 |
7 |
630 |
|||||
|
BQ200-680/8-710/W-S |
680 |
8 |
710 |
|||||
|
BQ200-765/9-800/W-S |
765 |
9 |
57.9 |
800 |
||||
|
BQ200-850/10-900/W-S |
850 |
10 |
900 |
|||||
|
BQ200-935/11-1000/W-S |
935 |
11 |
58.2 |
1000 |
||||
|
BQ200-1020/12-1000/W-S |
1020 |
12 |
1000 |
|||||
|
BQ200-1110/13-1120/W-S |
1110 |
13 |
1120 |
|||||
|
BQ280-340/4-400/W-S |
280 |
340 |
4 |
58.3 |
1500 |
400 |
6/10 |
250 |
|
BQ280-425/5-500/W-S |
425 |
5 |
59 |
500 |
||||
|
BQ280-540/6-630/W-S |
540 |
6 |
630 |
|||||
|
BQ280-650/7-800/W-S |
650 |
7 |
59.6 |
800 |
||||
|
BQ280-730/8-900/W-S |
730 |
8 |
900 |
|||||
|
BQ280-850/9-1000/W-S |
850 |
9 |
60 |
1000 |
||||
|
BQ280-920/10-1120/W-S |
920 |
10 |
1120 |
|||||
|
BQ280-1035/11-1200/W-S |
1035 |
11 |
60.3 |
1200 |
||||
|
BQ280-1200/12-1400/W-S |
1200 |
12 |
1400 |
|||||
|
BQ280-1330/13-1600/W-S |
1330 |
13 |
1600 |
|||||
|
BQ280-1445/14-1800/W-S |
1445 |
14 |
1800 |
表4 续
|
型号规格 |
流量 m3/h |
扬程 m |
叶轮 级数 |
电泵 效率 % |
同步 转速 r/min |
额定输 出功率 kW |
额定 电压KV |
出水 口径 mm |
|
BQ300-270/3-400/W-S |
300 |
270 |
3 |
59.2 |
1500 |
400 |
6/10 |
250 |
|
BQ300-360/4-500/W-S |
360 |
4 |
59.8 |
500 |
||||
|
BQ300-450/5-630/W-S |
450 |
5 |
630 |
|||||
|
BQ300-510/6-710/W-S |
510 |
6 |
710 |
|||||
|
BQ300-595/7-800/W-S |
595 |
7 |
60.5 |
1500 |
800 |
6/10 |
250 |
|
|
BQ400-255/3-450/W-S |
400 |
255 |
3 |
60 |
450 |
|||
|
BQ400-340/4-630/W-S |
340 |
4 |
60.7 |
630 |
||||
|
BQ400-425/5-800/W-S |
425 |
5 |
61.4 |
800 |
||||
|
BQ400-510/6-900/W-S |
510 |
6 |
900 |
|||||
|
BQ400-600/7-1000/W-S |
600 |
7 |
61.8 |
1000 |
||||
|
BQ400-680/8-1120/W-S |
680 |
8 |
1120 |
|||||
|
BQ400-765/9-1400/W-S |
765 |
9 |
62.1 |
1400 |
||||
|
BQ400-850/10-1600/W-S |
850 |
10 |
1600 |
|||||
|
BQ400-935/11-1800/W-S |
935 |
11 |
1800 |
|||||
|
BQ400-1020/12-1900/W-S |
1020 |
12 |
62.4 |
1900 |
||||
|
BQ450-170/2-355/W-S |
450 |
170 |
2 |
60.9 |
1500 |
355 |
6/10 |
250 |
|
BQ450-255/3-500/W-S |
255 |
3 |
61.6 |
500 |
||||
|
BQ450-350/4-630/W-S |
350 |
4 |
630 |
|||||
|
BQ450-425/5-800/W-S |
425 |
5 |
62.3 |
800 |
||||
|
BQ450-510/6-1000/W-S |
510 |
6 |
62.7 |
1000 |
||||
|
BQ500-240/3-500/W-S |
500 |
240 |
3 |
63.4 |
1500 |
500 |
6/10 |
250 |
|
BQ500-280/3-560/W-S |
280 |
3 |
560 |
|||||
|
BQ500-340/4-630/W-S |
340 |
4 |
630 |
|||||
|
BQ500-360/4-710/W-S |
360 |
4 |
710 |
|||||
|
BQ500-440/5-900/W-S |
440 |
5 |
64.1 |
900 |
||||
|
BQ500-520/6-1000/W-S |
520 |
6 |
64.4 |
1000 |
||||
|
BQ500-560/6-1120/W-S |
560 |
6 |
1120 |
|||||
|
BQ500-630/7-1200/W-S |
630 |
7 |
64.8 |
1200 |
||||
|
BQ500-720/8-1400/W-S |
720 |
8 |
1400 |
|||||
|
BQ500-810/9-1600/W-S |
810 |
9 |
1600 |
|||||
|
BQ500-920/10-1800/W-S |
920 |
10 |
1800 |
|||||
|
BQ500-1000/11-2000/W-S |
1000 |
11 |
65.2 |
2000 |
||||
|
BQ500-1080/12-2200/W-S |
1080 |
12 |
2200 |
表4 续
|
型号规格 |
流量 m3/h |
扬程 m |
叶轮 级数 |
电泵 效率 % |
同步 转速 r/min |
额定输 出功率 kW |
额定 电压KV |
出水 口径 mm |
|
BQ550-170/2-400/W-S |
550 |
170 |
2 |
66.6 |
1500 |
400 |
6/10 |
250 |
|
BQ550-255/3-560/W-S |
255 |
3 |
560 |
|||||
|
BQ550-340/4-800/W-S |
340 |
4 |
67.0 |
800 |
||||
|
BQ550-430/5-1000/W-S |
430 |
5 |
1000 |
|||||
|
BQ550-515/6-1200/W-S |
550 |
515 |
6 |
66.6 |
1500 |
1200 |
6/10 |
250 |
|
BQ550-600/7-1400/W-S |
600 |
7 |
1400 |
|||||
|
BQ550-690/8-1600/W-S |
690 |
8 |
1600 |
|||||
|
BQ550-770/9-1800/W-S |
770 |
9 |
1800 |
|||||
|
BQ550-855/10-2000/W-S |
855 |
10 |
67.0 |
2000 |
||||
|
BQ550-940/11-2200/W-S |
940 |
11 |
2200 |
|||||
|
BQ550-1105/13-2500/W-S |
1105 |
13 |
67.5 |
2500 |
||||
|
BQ550-1275/15-2800/W-S |
1275 |
15 |
67.6 |
2800 |
||||
|
BQ550-1445/17-3150/W-S |
1445 |
17 |
68.4 |
3150 |
||||
|
BQ600-170/2-450/W-S |
600 |
170 |
2 |
59.2 |
1500 |
450 |
6/10 |
250 |
|
BQ600-255/3-710/W-S |
255 |
3 |
59.8 |
710 |
||||
|
BQ600-340/4-900/W-S |
340 |
4 |
60.5 |
900 |
||||
|
BQ600-430/5-1120/W-S |
430 |
5 |
60.9 |
1120 |
||||
|
BQ600-515/6-1400/W-S |
515 |
6 |
61.2 |
1400 |
||||
|
BQ600-600/6-1800/W-S |
600 |
6 |
1800 |
|||||
|
BQ725-132/3-400/W-S |
725 |
132 |
3 |
67.9 |
1500 |
400 |
6/10 |
250 |
|
BQ725-160/4-500/W-S |
160 |
4 |
68.6 |
500 |
||||
|
BQ725-215/5-630/W-S |
215 |
5 |
630 |
|||||
|
BQ725-265/6-710/W-S |
265 |
6 |
710 |
|||||
|
BQ725-290/7-800/W-S |
290 |
7 |
69.4 |
800 |
||||
|
BQ725-320/8-900/W-S |
320 |
8 |
900 |
|||||
|
BQ725-360/9-1000/W-S |
360 |
9 |
69.8 |
1000 |
||||
|
BQ725-400/10-1120/W-S |
400 |
10 |
1120 |
|||||
|
BQ725-480/12-1200/W-S |
480 |
12 |
70.2 |
1200 |
||||
|
BQ725-520/13-1400/W-S |
520 |
13 |
1400 |
|||||
|
BQ725-600/15-1600/W-S |
600 |
15 |
1600 |
|||||
|
BQ725-640/16-1800/W-S |
640 |
16 |
1800 |
|||||
|
BQ725-690/17-1900/W-S |
690 |
17 |
70.6 |
1900 |
||||
|
BQ725-720/18-2000/W-S |
720 |
18 |
2000 |
|||||
|
BQ725-765/19-2200/W-S |
765 |
19 |
2200 |
|||||
|
BQ750-840/12-2800/W-S |
750 |
840 |
12 |
68.5 |
1500 |
2800 |
6/10 |
250 |
|
BQ750-910/13-3150/W-S |
910 |
13 |
69.2 |
3150 |
表4 续
|
型号规格 |
流量 m3/h |
扬程 m |
叶轮 级数 |
电泵 效率 % |
同步 转速 r/min |
额定输 出功率 kW |
额定 电压KV |
出水 口径 mm |
|
BQ800-289/8-1000/W-S |
800 |
289 |
8 |
69.1 |
1500 |
1000 |
6/10 |
300 |
|
BQ1000-100-400/W-S |
1000 |
100 |
1 |
64.4 |
1500 |
400 |
6/10 |
350 |
|
BQ1000-200/2-800/W-S |
200 |
2 |
65.1 |
800 |
||||
|
BQ1000-270/3-1120/W-S |
270 |
3 |
66.2 |
1120 |
||||
|
BQ1000-395/4-1600/W-S |
395 |
4 |
66.6 |
1600 |
||||
|
BQ1000-450/5-1800/W-S |
450 |
5 |
1800 |
|||||
|
BQ1000-560/6-2200/W-S |
560 |
6 |
2200 |
|||||
|
BQ1000-600/7-2500/W-S |
600 |
7 |
69.0 |
2500 |
||||
|
BQ1000-725/8-2800/W-S |
725 |
8 |
69.3 |
2800 |
||||
|
BQ1000-810/9-3150/W-S |
810 |
9 |
70.3 |
3150 |
||||
|
BQ1100-100-450/W-S |
1100 |
100 |
1 |
65.3 |
1500 |
450 |
6/10 |
350 |
|
BQ1100-170/2-800/W-S |
170 |
2 |
66.8 |
800 |
||||
|
BQ1100-255/3-1200/W-S |
255 |
3 |
67.5 |
1200 |
||||
|
BQ1100-340/4-1600/W-S |
340 |
4 |
1600 |
|||||
|
BQ1100-430/5-2000/W-S |
430 |
5 |
67.9 |
2000 |
||||
|
BQ1100-510/6-2500/W-S |
510 |
6 |
69.8 |
2500 |
||||
|
BQ1100-595/7-2800/W-S |
595 |
7 |
69.7 |
2800 |
||||
|
BQ1100-680/8-3150/W-S |
680 |
8 |
70.6 |
3150 |
||||
|
BQ1450-85/2-500/W-S |
1450 |
85 |
2 |
72.2 |
1500 |
500 |
6/10 |
350 |
|
BQ1450-135/3-710/W-S |
135 |
3 |
710 |
|||||
|
BQ1450-160/4-900/W-S |
160 |
4 |
73.0 |
900 |
||||
|
BQ1450-200/5-1000/W-S |
200 |
5 |
73.4 |
1000 |
||||
|
BQ1450-240/6-1200/W-S |
240 |
6 |
73.8 |
1200 |
||||
|
BQ1450-280/7-1400/W-S |
280 |
7 |
1400 |
|||||
|
BQ1450-295/7-1600/W-S |
295 |
7 |
1600 |
|||||
|
BQ1450-320/8-1800/W-S |
320 |
8 |
1800 |
|||||
|
BQ1450-360/9-2000/W-S |
360 |
9 |
74.2 |
2000 |
||||
|
BQ1450-400/10-2200/W-S |
400 |
10 |
2200 |
|||||
|
BQ1500-420/6-2800/W-S |
1500 |
420 |
6 |
71.2 |
1500 |
2800 |
6/10 |
350 |
|
BQ1500-490/7-3150/W-S |
490 |
7 |
72.0 |
3150 |
